Präzisionsgetriebe aus 1.8519 Nitrierend Stahl: Draht EDM Bearbeitung nach Quenching & Härten für Hochhärte-Transmission

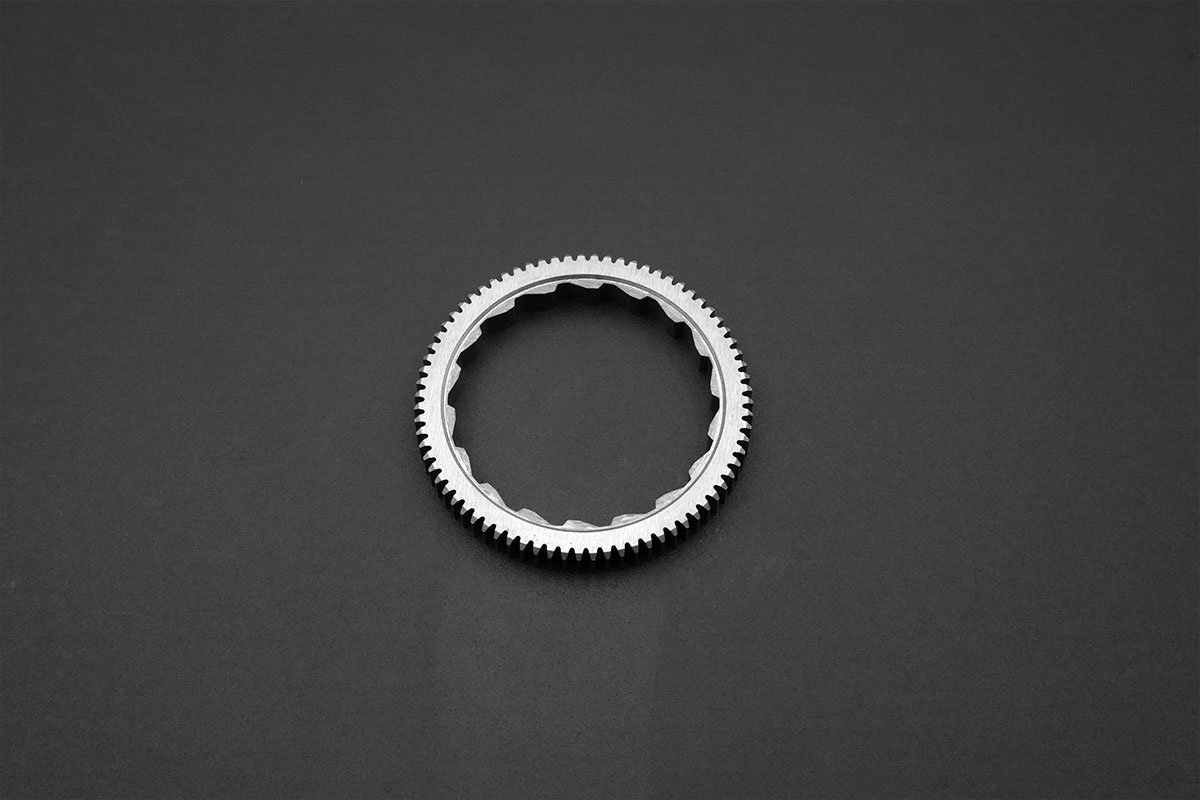

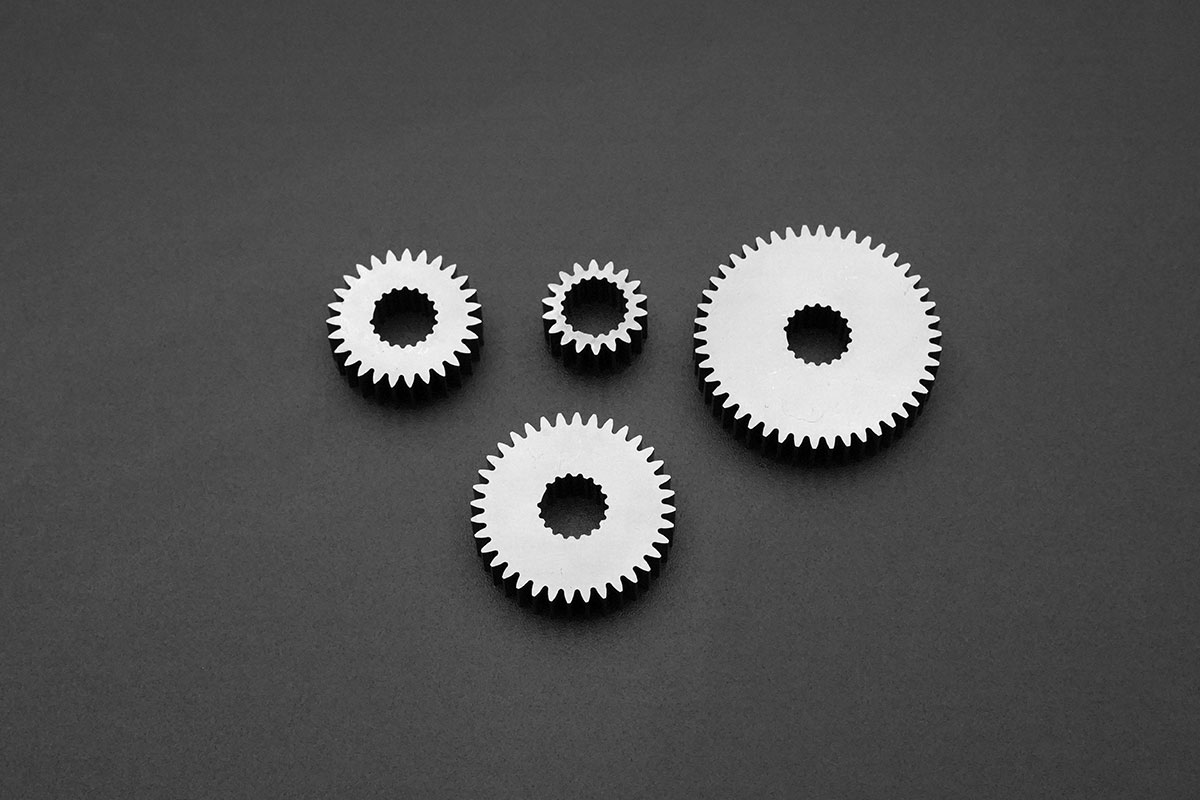

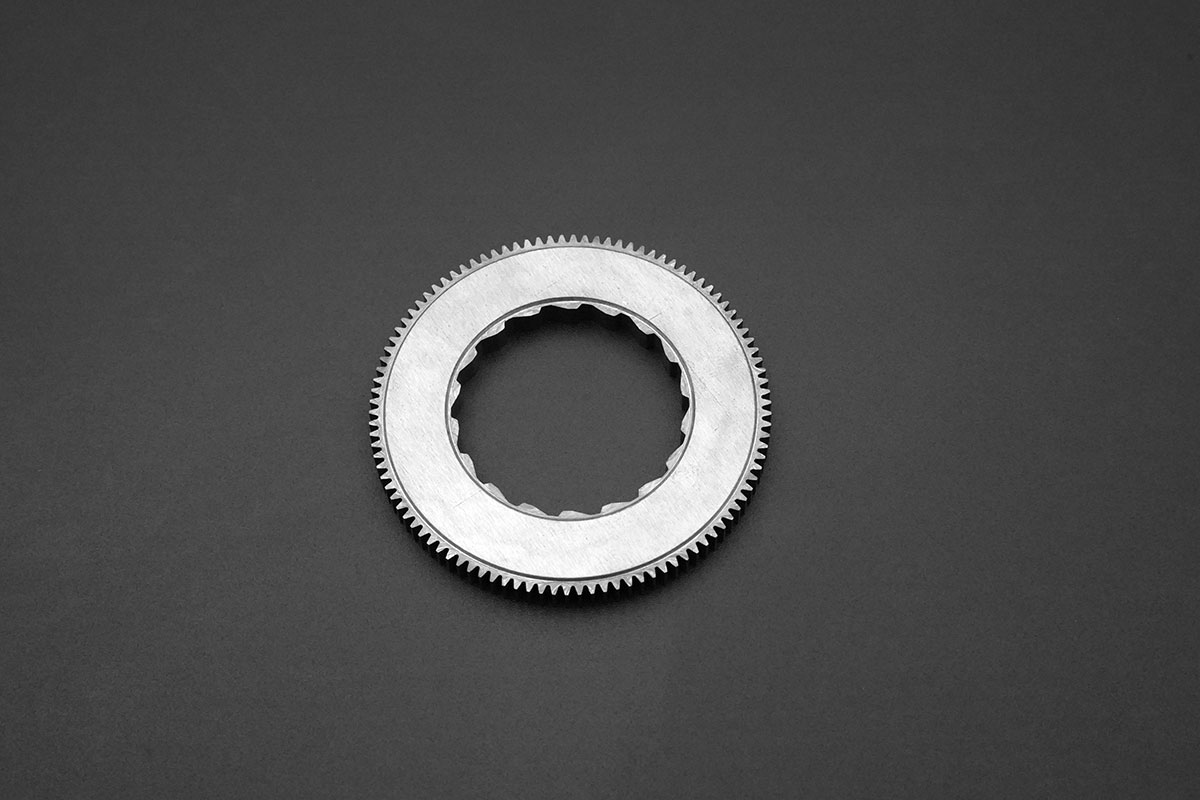

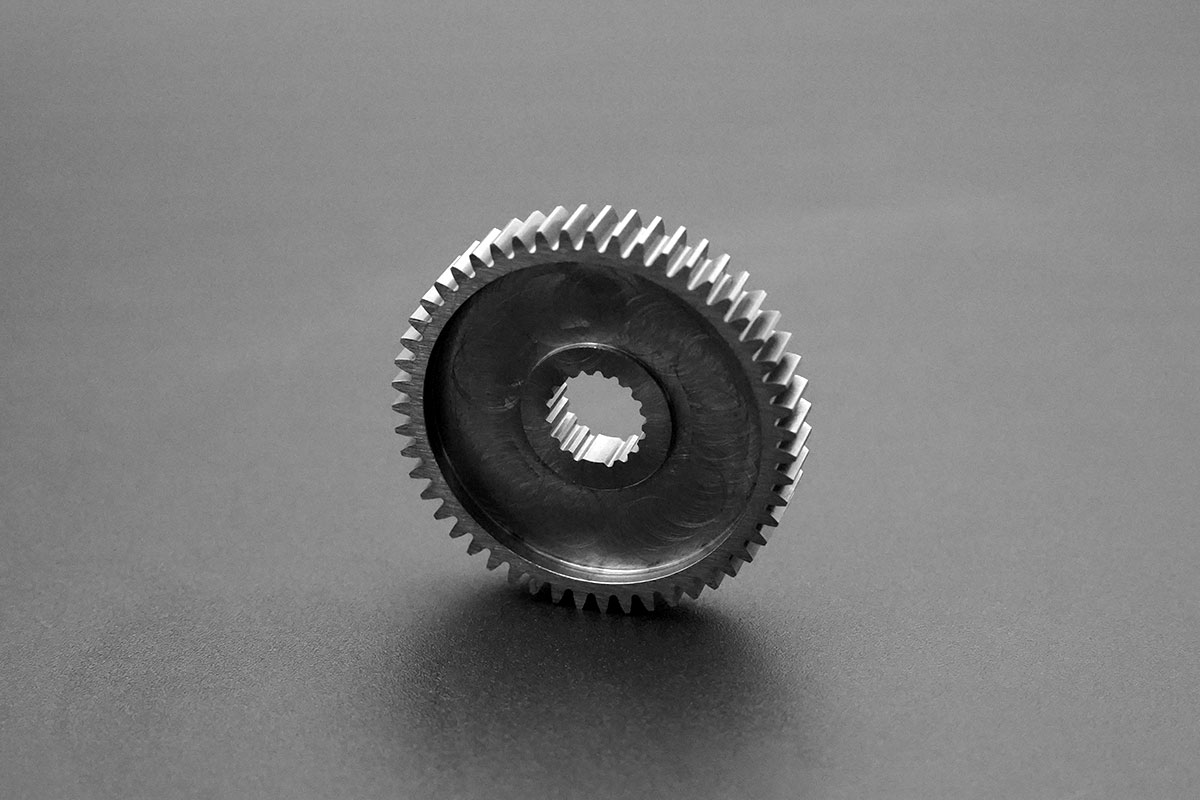

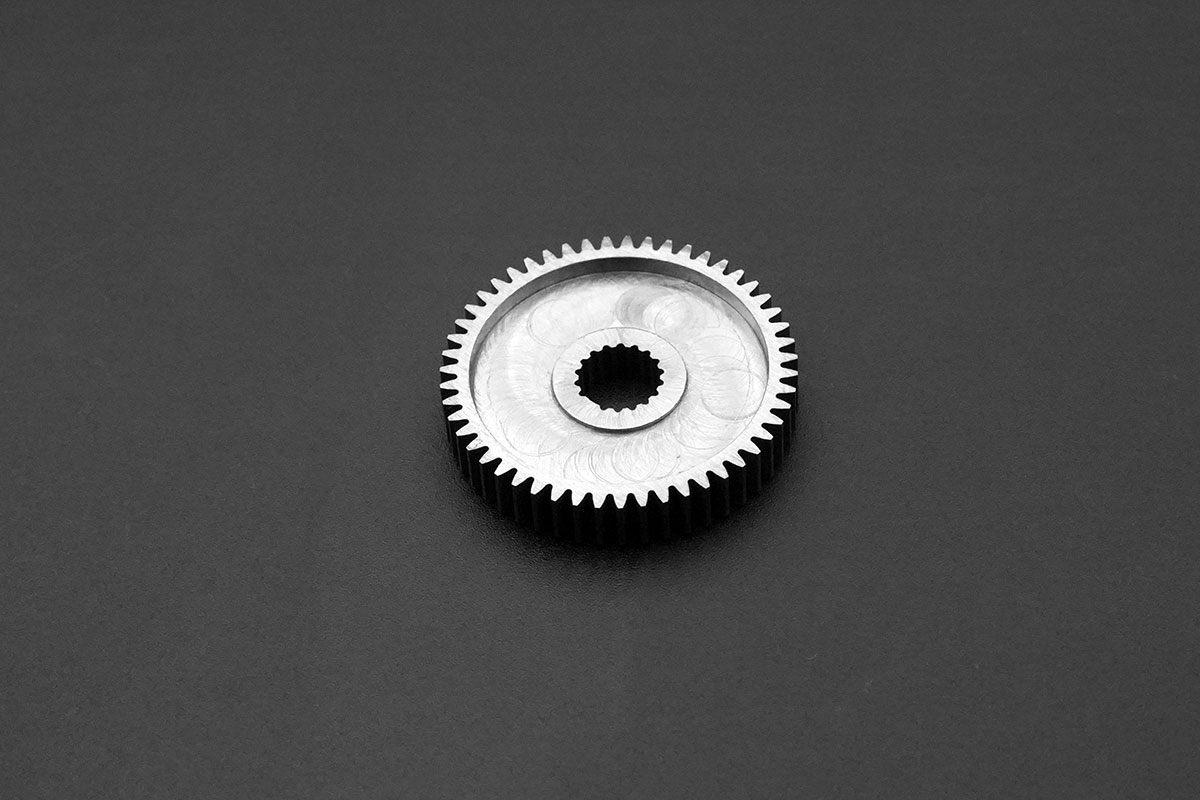

Wir haben eine Charge vonPräzisionsgetriebe in verschiedenen Größen und Profilenfür einen industriellen Stromversorgungsanbieter. Die Zahnräder werden aus1.8519 (31CrMoV9) Nitrierstahl, die durchlaufenLöschen und Temperierenum zu erreichen52–58 HRCKernhärte. Aufgrund der hohen Härte und der komplexen Zahngeometrie ist herkömmliches Hobbing oder Fräsen unpraktisch. Wir benutztenlangsamDraht EDMum die Zahnradzähne direkt im gehärteten Zustand zu schneiden, wodurchGenauigkeit der Getriebe nach DIN 5ohne Hitzebeinwirkte Zone oder Nachwärmeverzerrung.

Projektübersicht

Wichtige technische Highlights

• Gehärtetes Zahnrad Schneiden : Draht EDM schneidet Zahnradzähnenach Löschen und Temperieren (52-58 HRC), um das Risiko von Verzerrungen oder Mikrorissen im Zusammenhang mit dem Schleifen nach der Wärmebehandlung zu beseitigen.
• DIN 5 Getriebe Genauigkeit : Erreicht ± 0,008mm Zahnprofiltoleranz und ± 0,005mm Pitch Fehlerin allen Getriebegrößen, um eine reibungslose, leise und effiziente Leistungsübertragung zu gewährleisten.
• Jedes Gear Profil : Draht EDM GriffeStirngetriebe, Schraubengetriebe, Innengetriebe, Splines und kundenspezifische Profileohne spezielle Kochfelder oder Formschneider – ideal für Prototypen und kleine bis mittlere Chargen.
• Keine Hitzebedingte Zone (HAZ): Im Gegensatz zum Laser- oder Plasmaschneiden produziert Draht EDMkeine metallurgischen Schädenauf die Zahnradzahnoberfläche, wodurch die Verschleißbeständigkeit und die Ermüdungsdauer des Nitrierstahls erhalten werden.
• 1.8519 Materialvorteile : Dieser Nitrierstahl bietet ausgezeichneteKernhähigkeitnach Q& T und nachfolgendGasnitridierungkann die Oberflächenhärte für extreme Verschleißanwendungen auf 800-900 HV weiter erhöhen.

Qualitätsprüfung

Jedes Getriebe durchläuftGetriebemesszentrumPrüfung auf Zahnprofil, Blei, Steigung und Ablauf (DIN 5-Konformität). Die Härte wird mitRockwell-Tester (52-58 HRC Kern). Oberflächenfläche der Zahnflanken gemessen mitProfilometer (≤ 0,4 μm Ra). OptionalCMM-Inspektionfür Bohrungs- und Schlüsselgeometrie.

Industrieanwendungen

Diese 1,8519 Draht EDM Getriebe sind ideal für:
✓ Industriegetriebe & Reduzierer
✓ Robotik Servoantriebe
✓ Luft- und Raumfahrtbetriebssysteme
✓ Schwermaschinengetriebe
✓ Prototyp & kundenspezifische Getriebe Ersatz

Warum mit uns zusammenarbeiten?

• Gehärtetes Zahnradschneidenüber langsame Draht EDM (keine Verzerrung)
• DIN 5 Genauigkeit aufGetriebe bis 250mm OD
• Jedes Profil:spur, helical, innere, spline, benutzerdefiniert
• Vollständige Wärmebehandlungsunterstützung:F& T + Nitrieren
• 25+ Jahre Präzisionsgetriebeherstellung
