Gleitender Verbindungsblock: Draht EDM Tiefes Schlitz mit wahren 90 ° Innenecken, Beseitigung Werkzeugstörungen

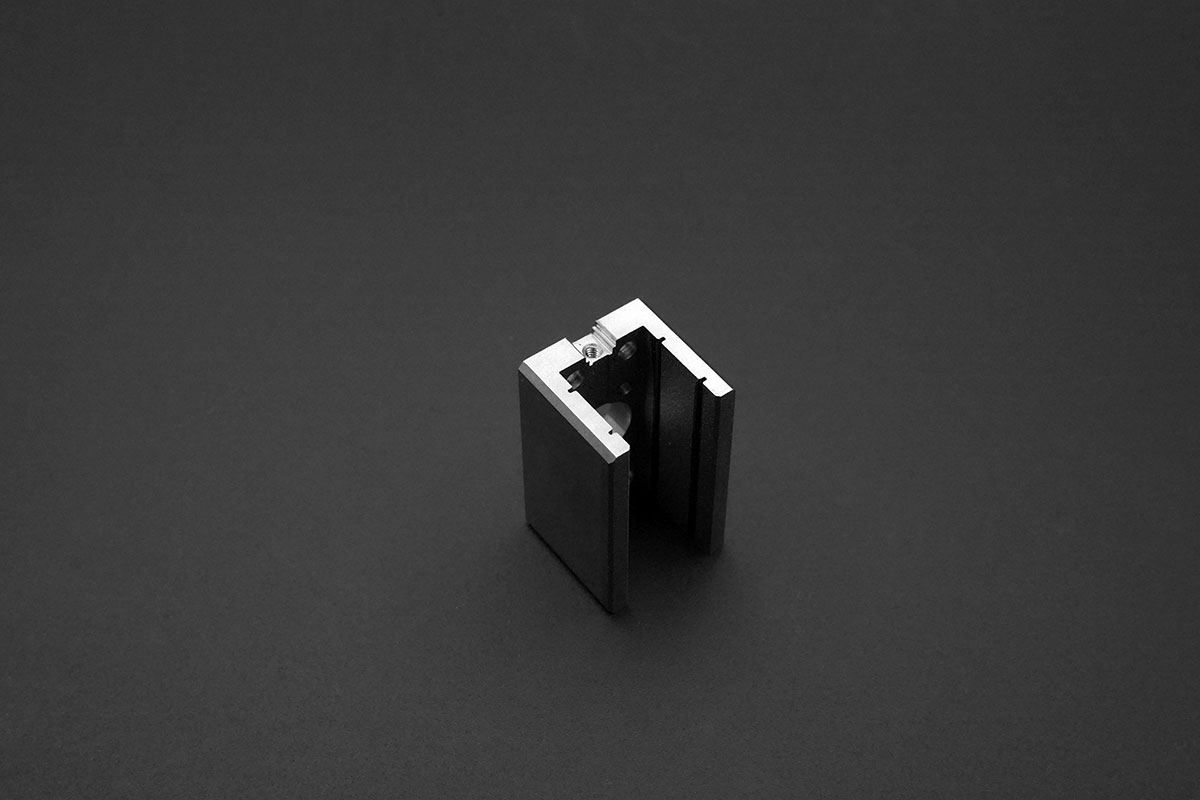

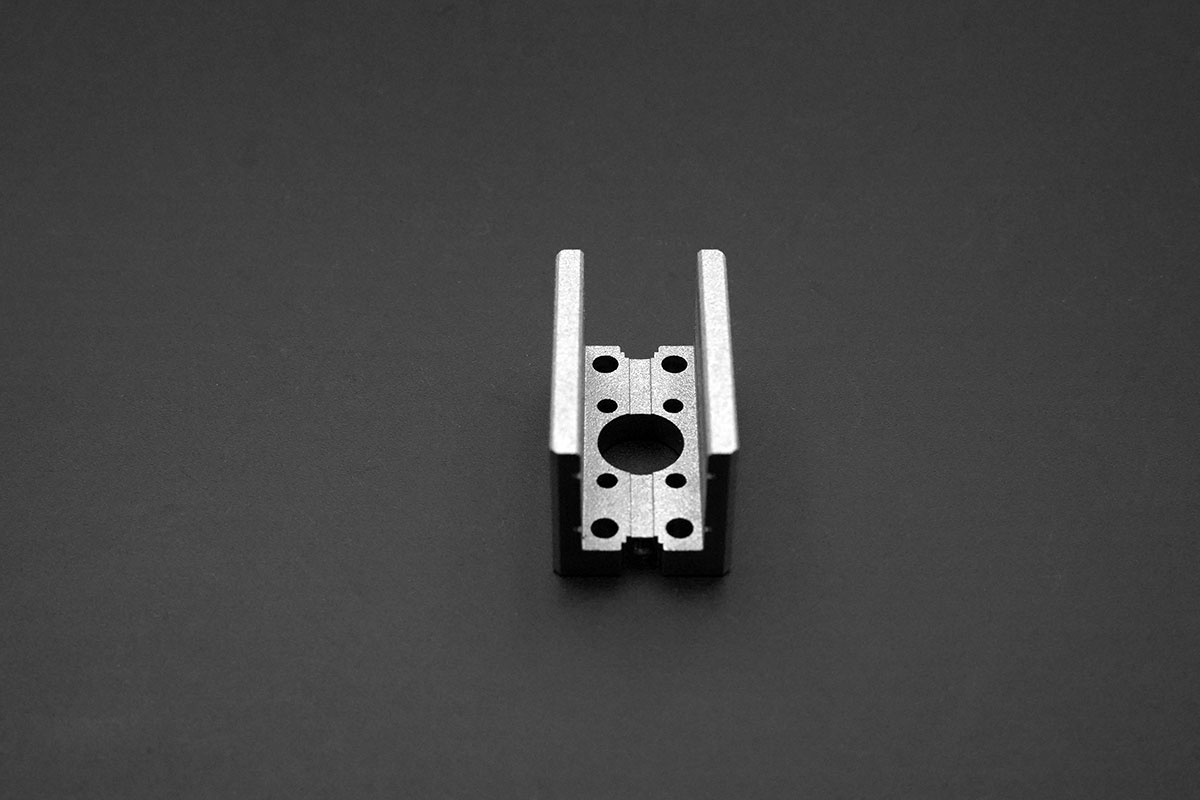

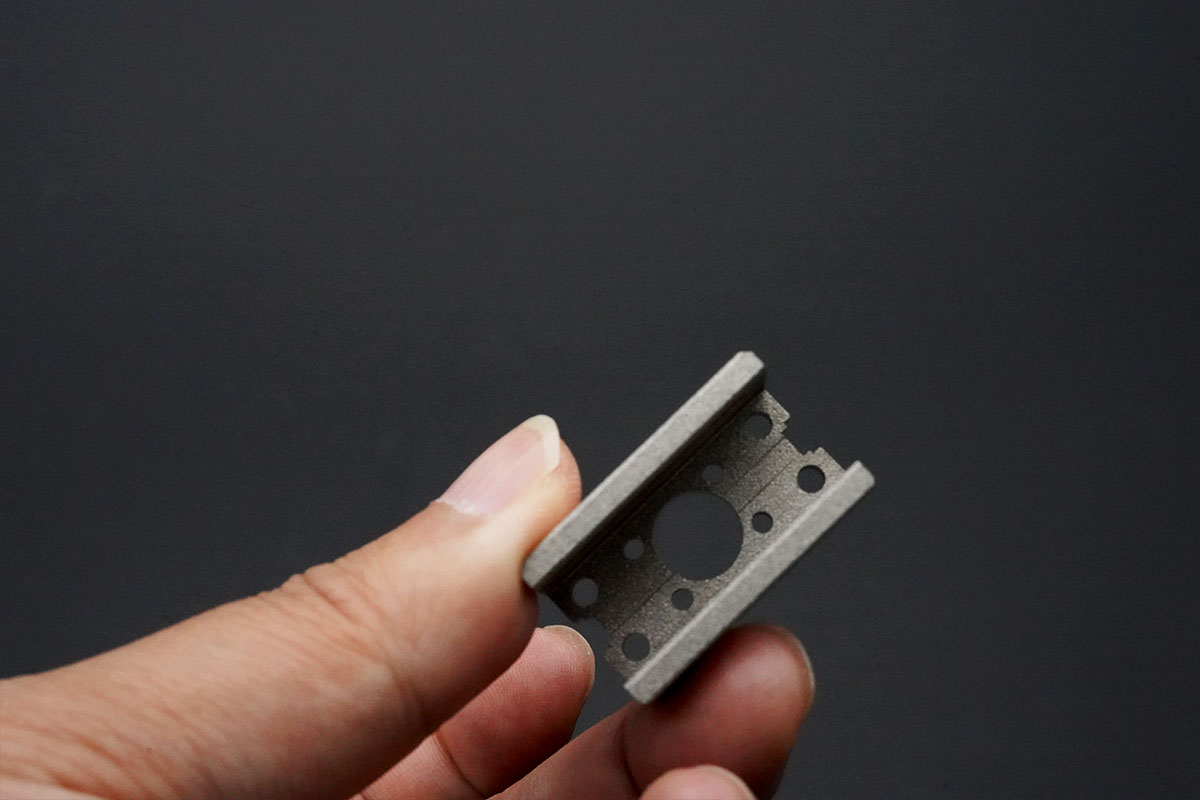

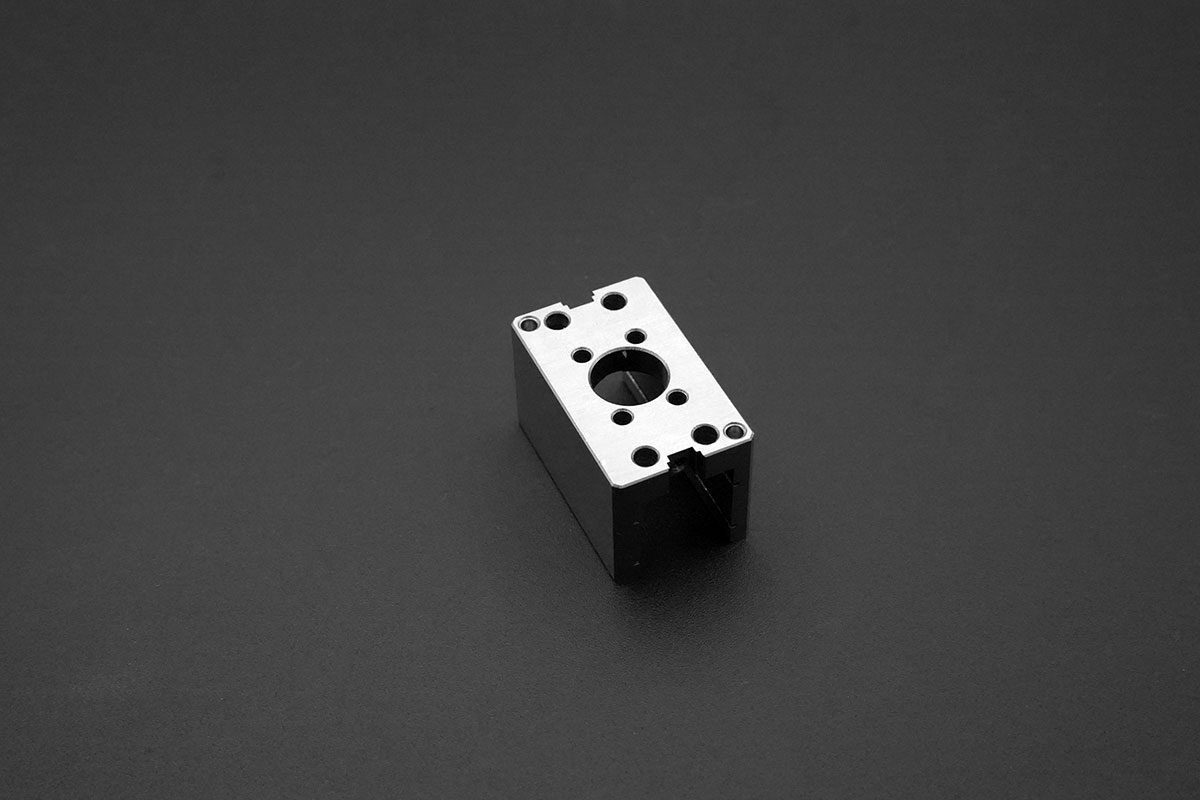

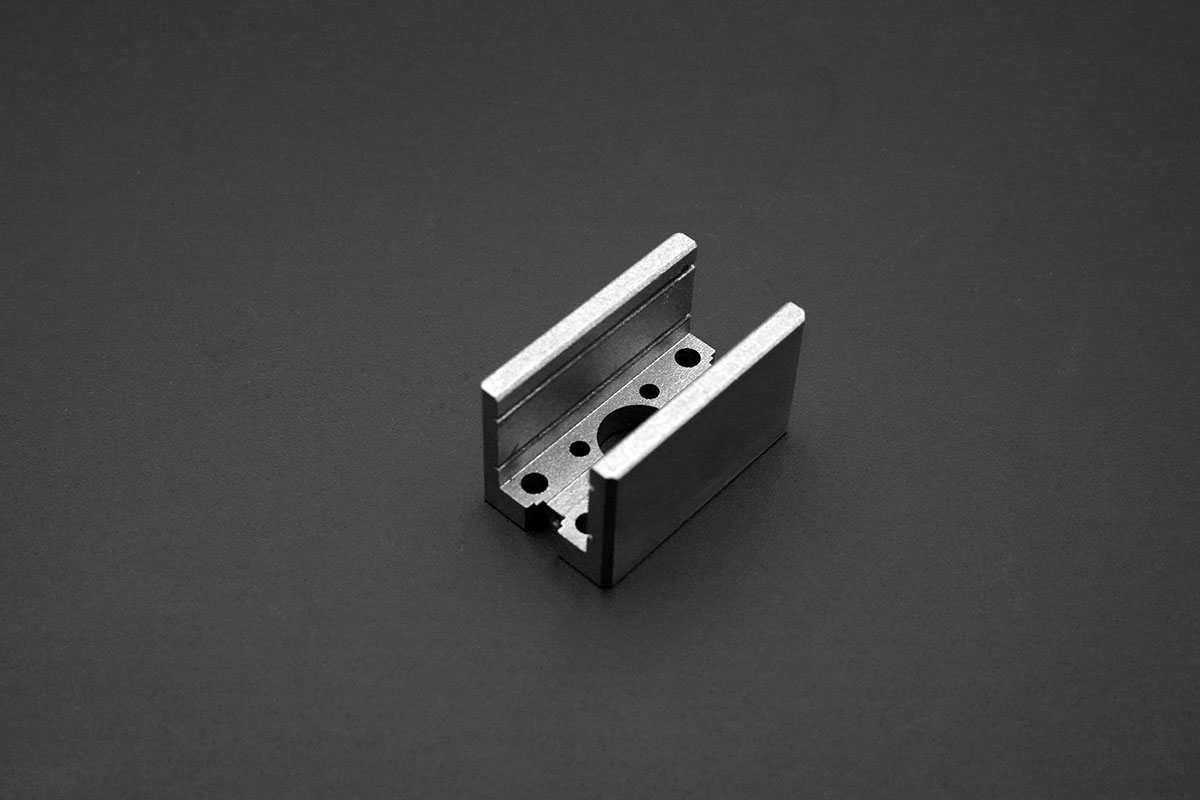

Wir haben eine PräzisionGleitverbindungsblockaus gehärtetem Formstahl für einen Anbieter von Industrieautomationsgeräten. Die Komponente erfordertTiefe Slots und innere Randschlitze mit wahre 90° Ecken — Geometrien, die mit Standard-Endfräsen aufgrund von Werkzeugradius und Schaftstörungen nicht erreicht werden können. VerwendenlangsamDraht EDMWir schneiden diese Funktionen direkt im gehärteten Zustand, wodurch die Notwendigkeit für EDM-Elektrodenbrennung oder mehrere Setups beseitigt wird.

Projektübersicht

Wichtige technische Highlights

• Wahre 90° Innenecken: Draht EDM produziertNullradius Inneneckenauf tiefen Schlitzen, unmöglich mit Fräsfräsern (mindestens R0,5–1,0mm). Dies gewährleistet eine präzise Paarung mit quadratischen Komponenten.
• Interne Randschlitze (Werkzeugzugänglich): Komplexinnere RandschlitzeTief im Inneren des Teils wurden in einem einzigen Draht EDM-Pass geschnitten, wodurch Sekundärvorgänge oder kundenspezifische Lollipopschneider beseitigt wurden.
• Gehärtetes Material Direktschneiden : Draht EDM bearbeitet Formstahl bei52–58 HRCohne weichende Vorbehandlung, die Verschleißbeständigkeit für Hochzyklus-Automatisierungsanwendungen bewahrt.
• Slot Breite Präzision : Erreicht ± 0,005mm Schlitzbreite Konsistenzüber volle 45mm Tiefe, die eine glatte Gleitpassform ohne Spiel oder Bindung gewährleistet.

Qualitätsprüfung

Jeder Gleitblock wurdeCMM-Inspektionfür Schlitzposition, Breite und Parallelismus. Interne Eckradien wurden mitoptischer Komparator und Radiusmessgerät (bestätigt wahr 90°). Gleitflächen wurden mitProfilometer (Ra≤0.4μm) und Passteil auf einem Automatisierungsschienensystem getestet.

Industrieanwendungen

Dieser gleitende Verbindungsblock ist ideal für:
✓ Automatisierte Pick-and-Place-Systeme
✓ Lineare Bewegungsanordnungen
✓ Präzisionswerkzeugwechsler
✓ Kundenspezifische Automatisierungsrutschen & Führer

Warum mit uns zusammenarbeiten?

• Wahre 90° Inneneckenohne Radiusbegrenzung
• Draht EDM vonTiefe Slots & Werkzeug-unzugängliche Funktionen
• Direktschneiden vongehärteter Formstahl (bis zu 60 HRC)
• 25+ Jahre Herstellung von Automatisierungskomponenten
