Rotierender Verbindungsblock für die Automatisierung: Draht EDM Tiefschlitz & Unregelmäßiges Durchloch mit mehrfacher Perpendikularität

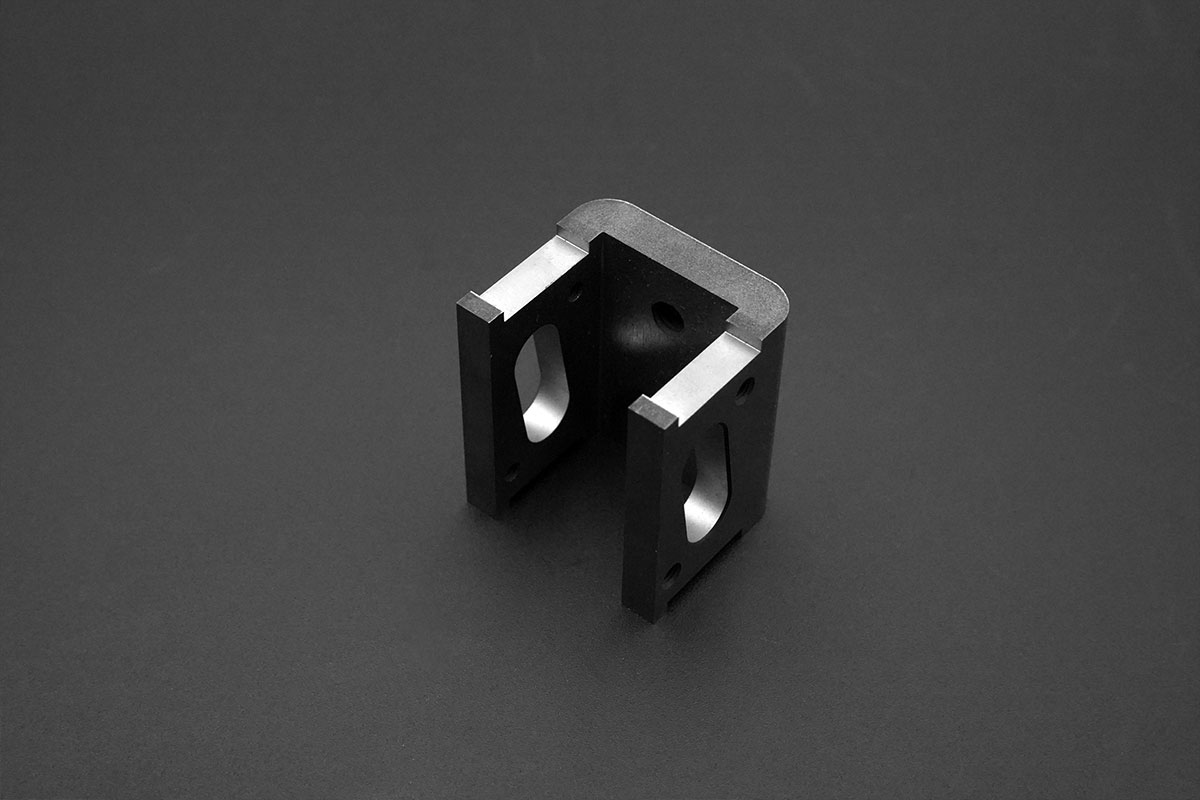

Wir haben eine PräzisionRotationsverbindungsblockaus gehärtetem Formstahl für ein industrielles Automatisierungssystem. Diese Komponente verfügt über eineTiefe Locationsschlitz und komplexe unregelmäßige Durchgangslöcher an der Seitenfläche — Geometrien, die mehrere Fräseinrichtungen und benutzerdefinierte Formwerkzeuge erfordern würden. Verwendenlangsame Draht EDMWir schneiden alle Funktionen in einem einzigen Setup, um sicherzustellenperfekt senkrechtzwischen mehreren Flächen und die Beseitigung kumulativer Befestigungsfehler.

Projektübersicht

Wichtige technische Highlights

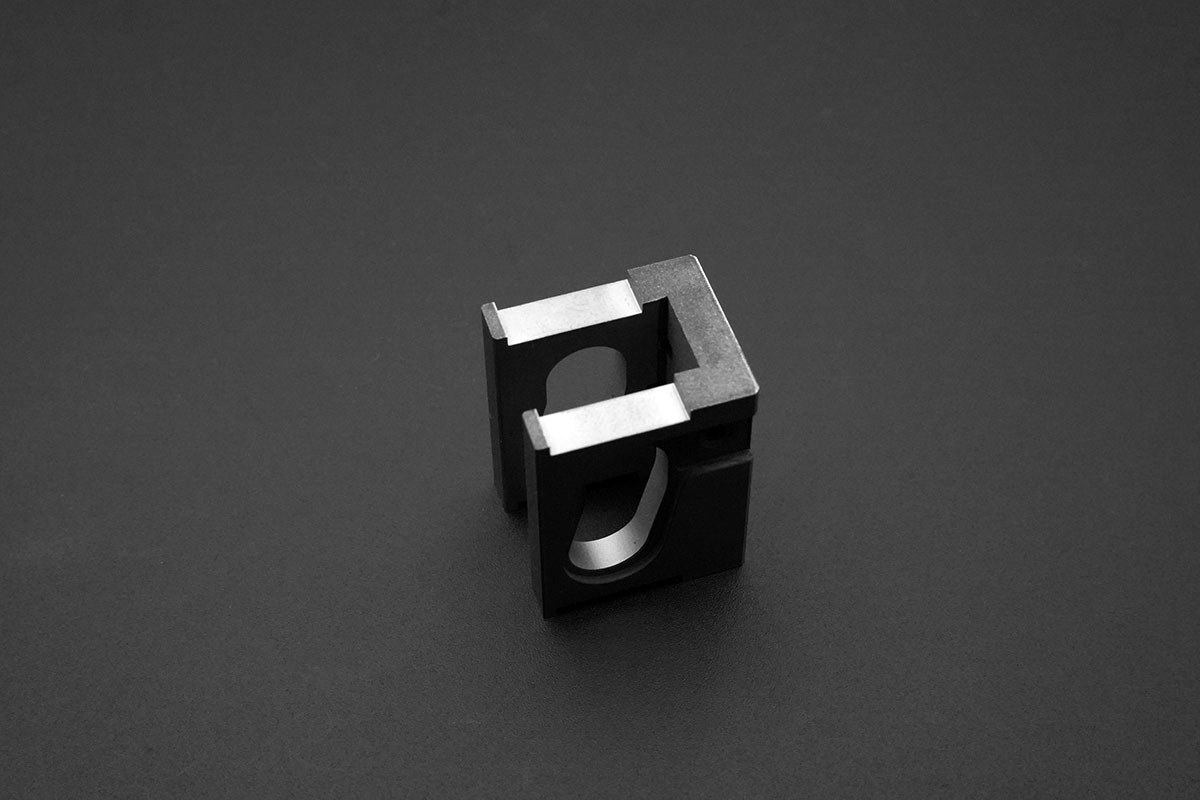

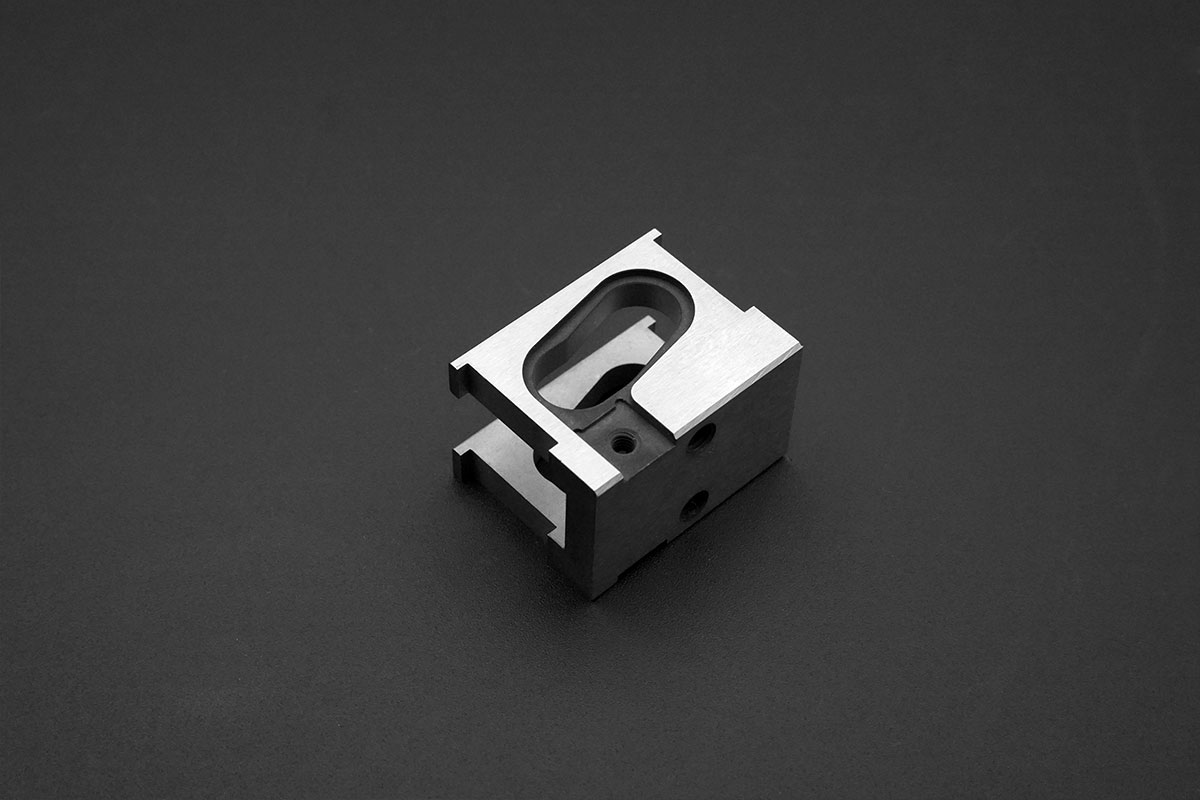

• Single-Setup Draht EDMTiefer Schlitz und seitliche unregelmäßige Durchgangsloch wurden eingeschnittenein Befestigungsaufbaumittels programmierter Drahtwegdrehung, die Fehlausrichtung zwischen den Merkmalen beseitigt, die beim Mehrfachfräsen üblich sind.

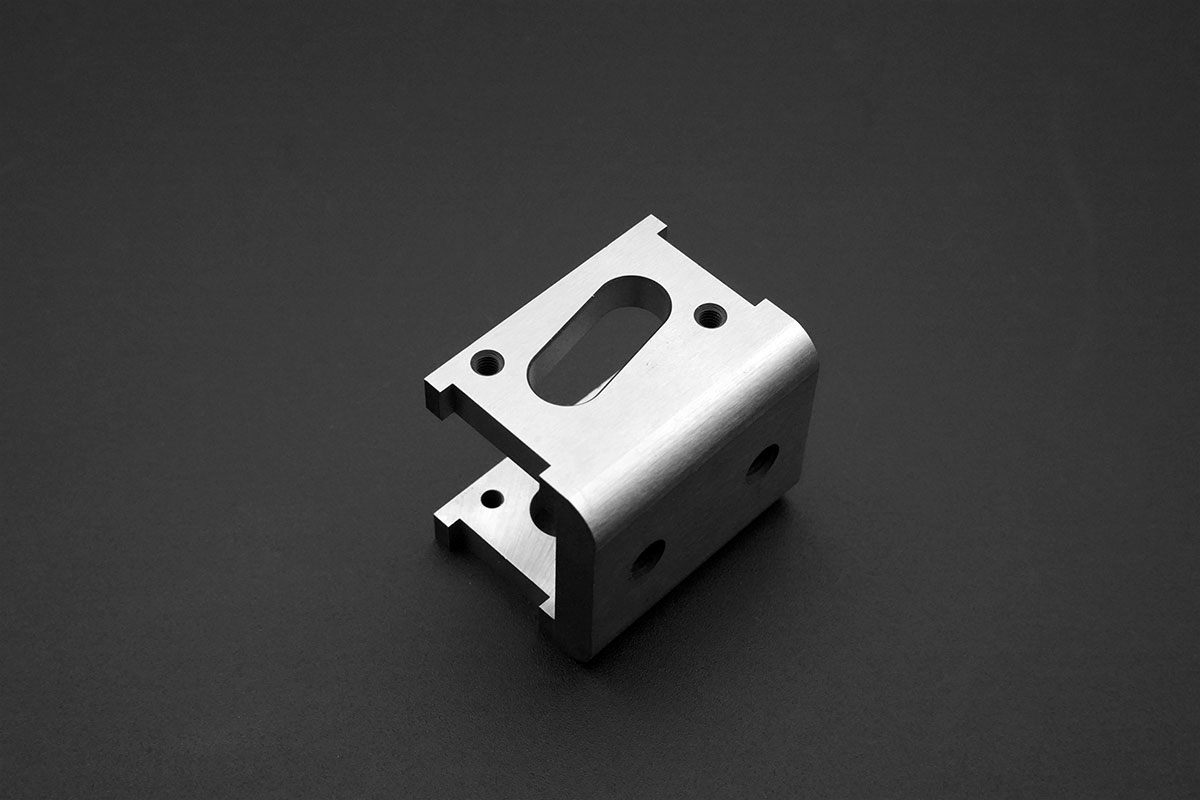

• Multi-Face Perpendikularität : Erreicht0,008mm senkrechtzwischen dem Tiefschlitz und der Grundreferenzfläche, und0.010mmzwischen dem seitlichen unregelmäßigen Loch und dem Boden – kritisch für eine reibungslose Drehbewegung in Automatisierungsbaugruppen.

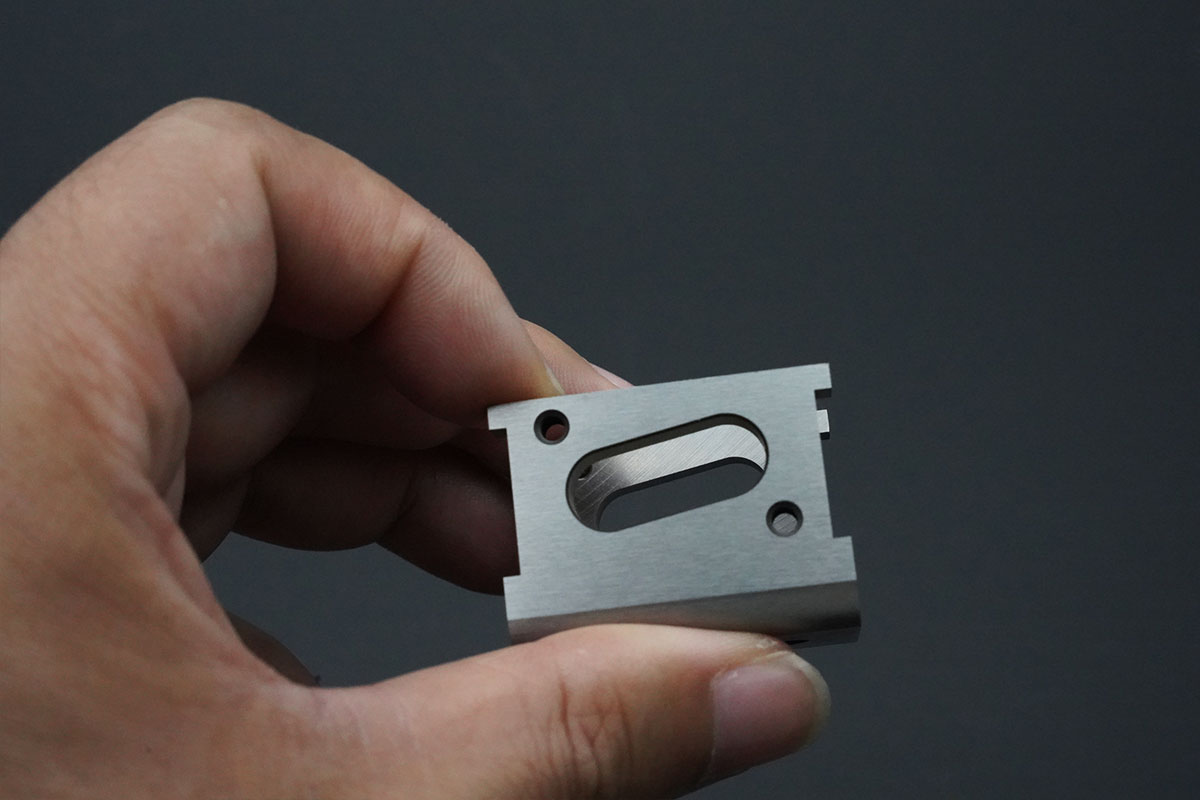

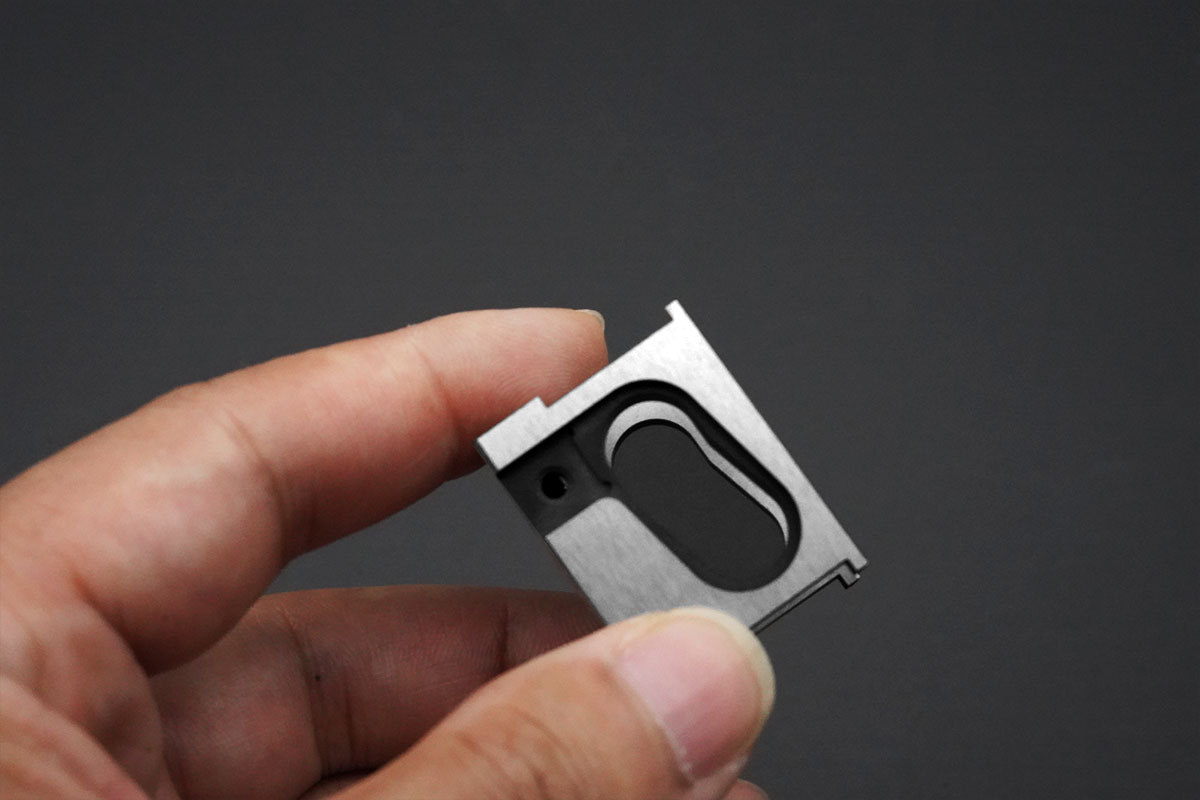

• Unregelmäßige Durchlochpräzision : Kundenspezifische D-förmige und Keyway Profile wurden direkt geschnitten ohne kundenspezifische Broschwerkzeuge oder sekundäres EDM-Brennen, Halten ±0,005mm Konturtoleranz.
• Gehärtete Materialintegrität : Draht EDM schneiden Form Stahl bei50–56 HRCohne hitzebeinwirkte Zone oder Mikroriss, die Verschleißbeständigkeit für Hochzyklus-Rotationsanwendungen bewahrt.

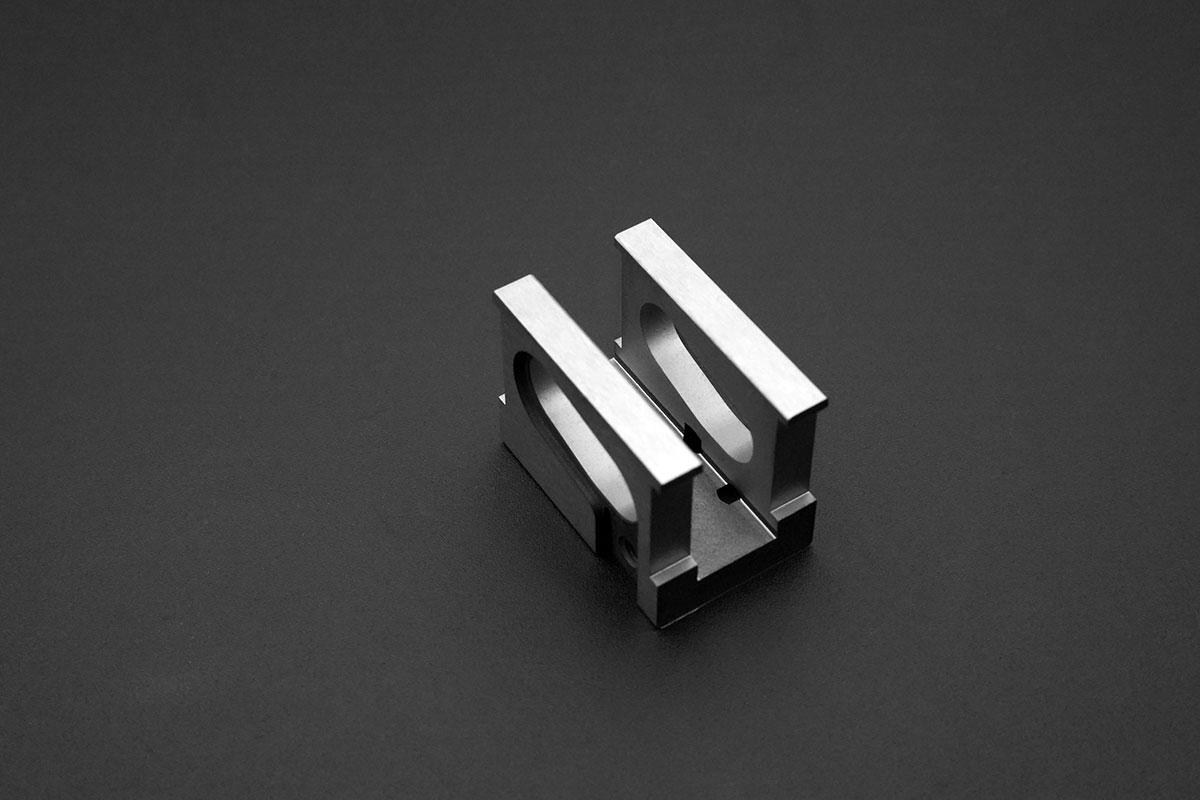

• Tiefe Schlitz Geradheit : Aufrechterhalten0,006mm Geradheitüber volle 38mm Tiefe, die eine konsistente Einbindung mit paarenden Schiebekomponenten gewährleistet.

Qualitätsprüfung

Jeder rotierende Verbindungsblock wurde unterzogenPrüfung mit einem Hexagon-Koordinatenmessgerätfür Schlitzposition, unregelmäßige Lochkontur und alle senkrechten Anforderungen. Tiefe Schlitz Geradheit überprüft mitPräzisionspinmessgerät und Luftmessgerät. Oberflächenverbindung gemessen mitProfilometer (Ra≤0,4 μm). Ein 100%-iger Passtest wurde mit passenden Drehaktorenkomponenten durchgeführt.

Industrieanwendungen

Dieser rotierende Verbindungsblock ist ideal für:
✓ Rotationsaktor-Verbindungen
✓ Automatisierte Indexierungstabellen
✓ Pick-and-Place Dreharme
✓ Nockenantriebene Automatisierungssysteme

Warum mit uns zusammenarbeiten?

• Single-Setup Draht EDMfür Multi-Face-Perpendikularität
• Direktschneiden vonunregelmäßige Durchgangslöcherohne benutzerdefinierte Werkzeuge
• Tiefer Schlitz + SeitenfunktionIntegration in einer Operation
• Über 25 Jahre Erfahrung in der Präzisionsbearbeitung von Automatisierungskomponenten
