Werkzeugstahl Locator Block: Draht EDM Bearbeitung mit Präzisionsschritt & amp; Chamfer, True 90° Aufstellungsfläche

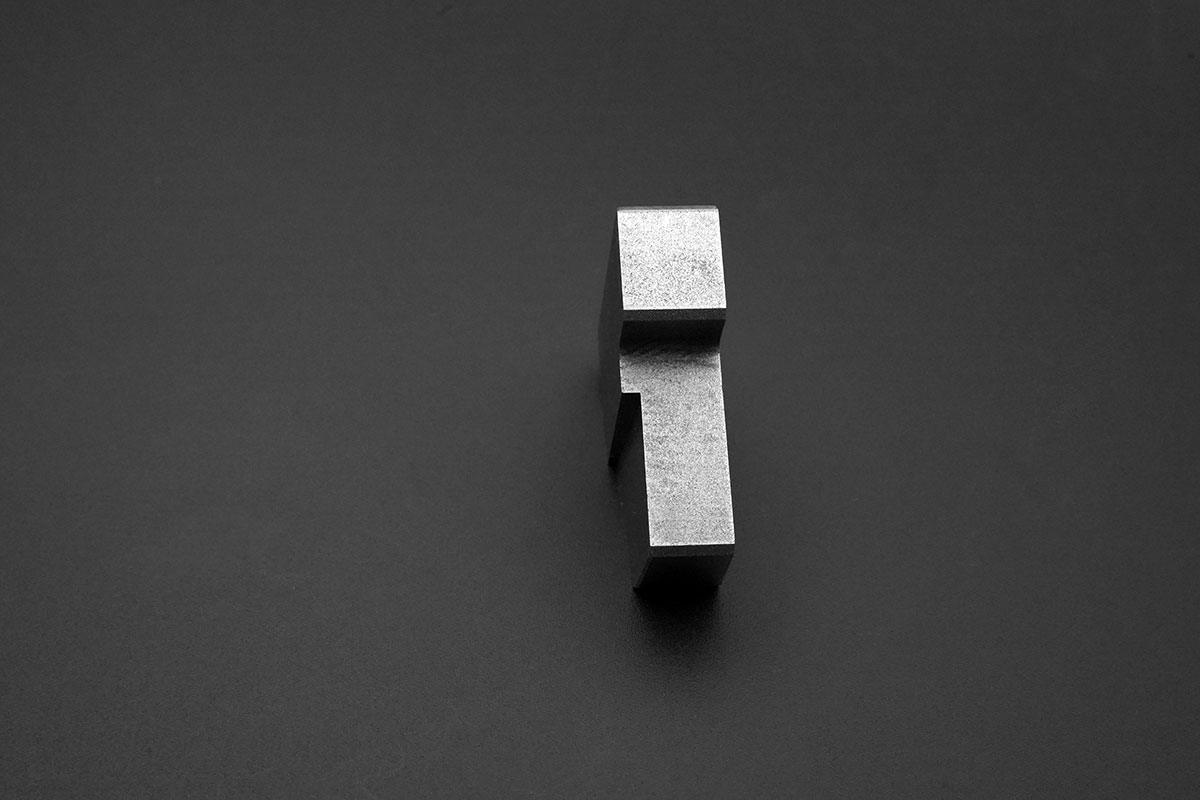

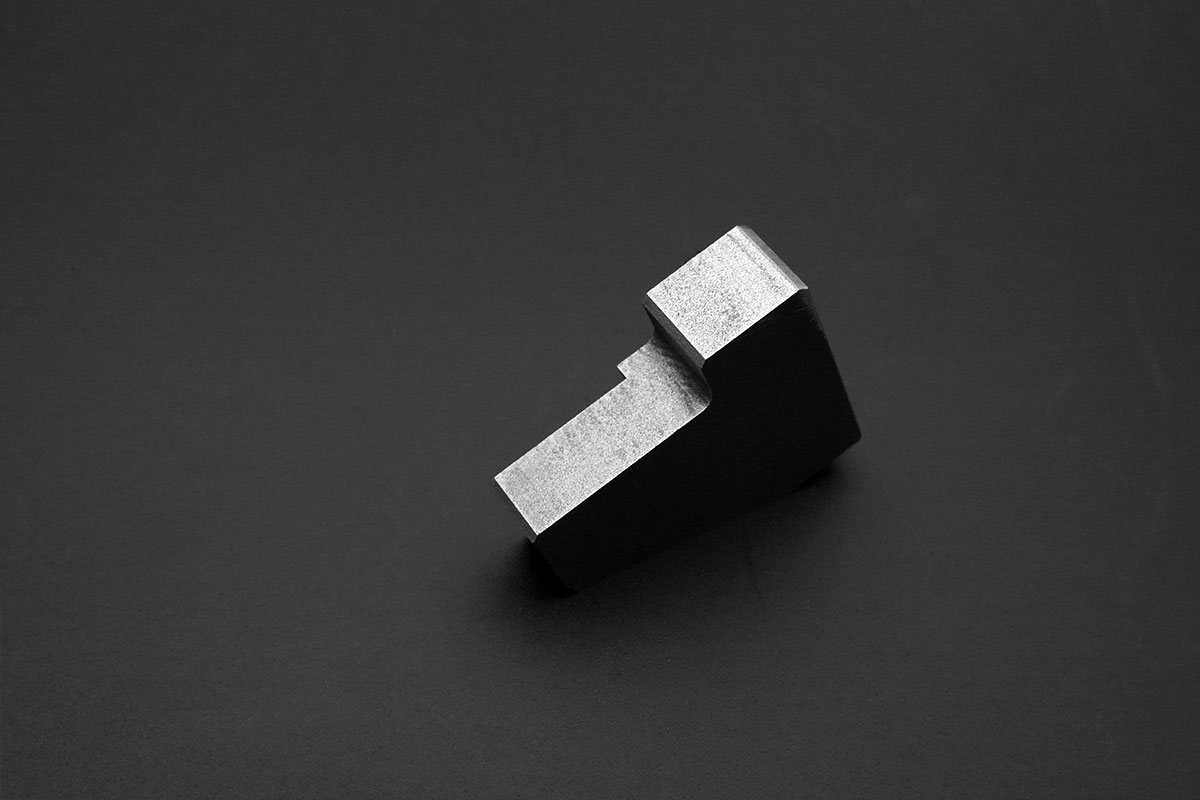

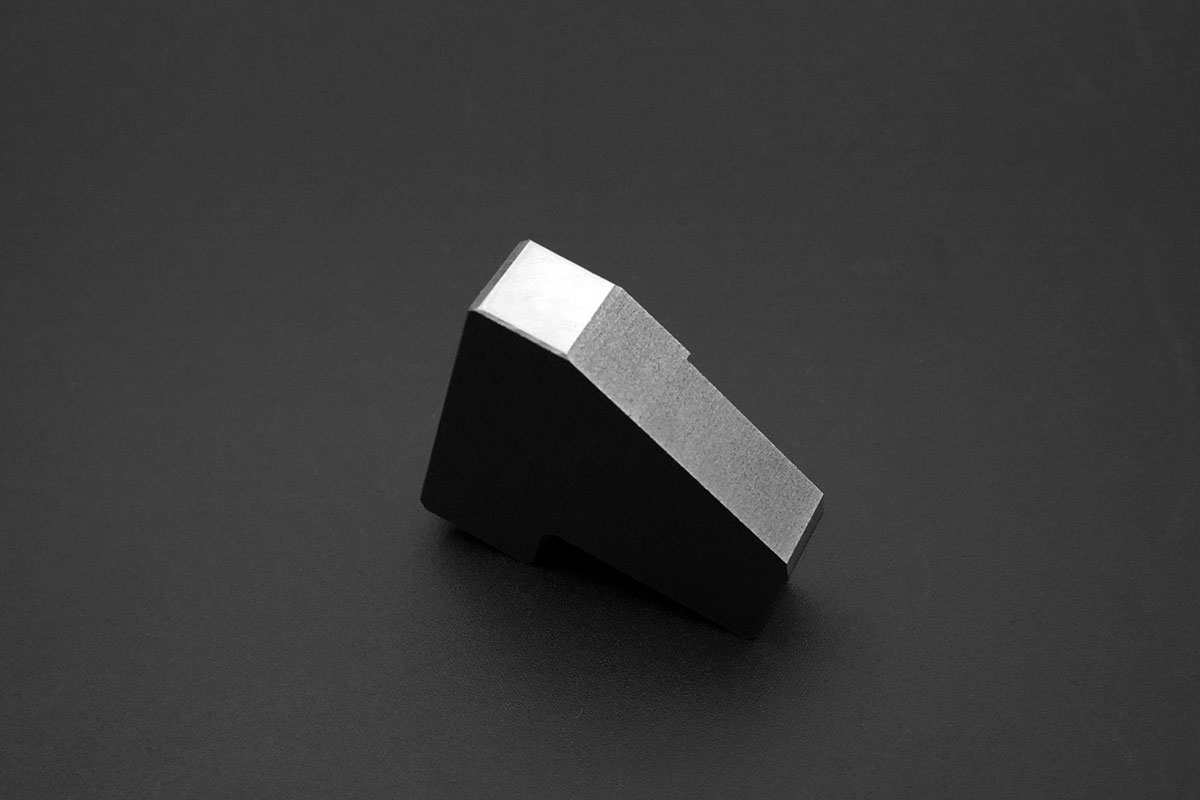

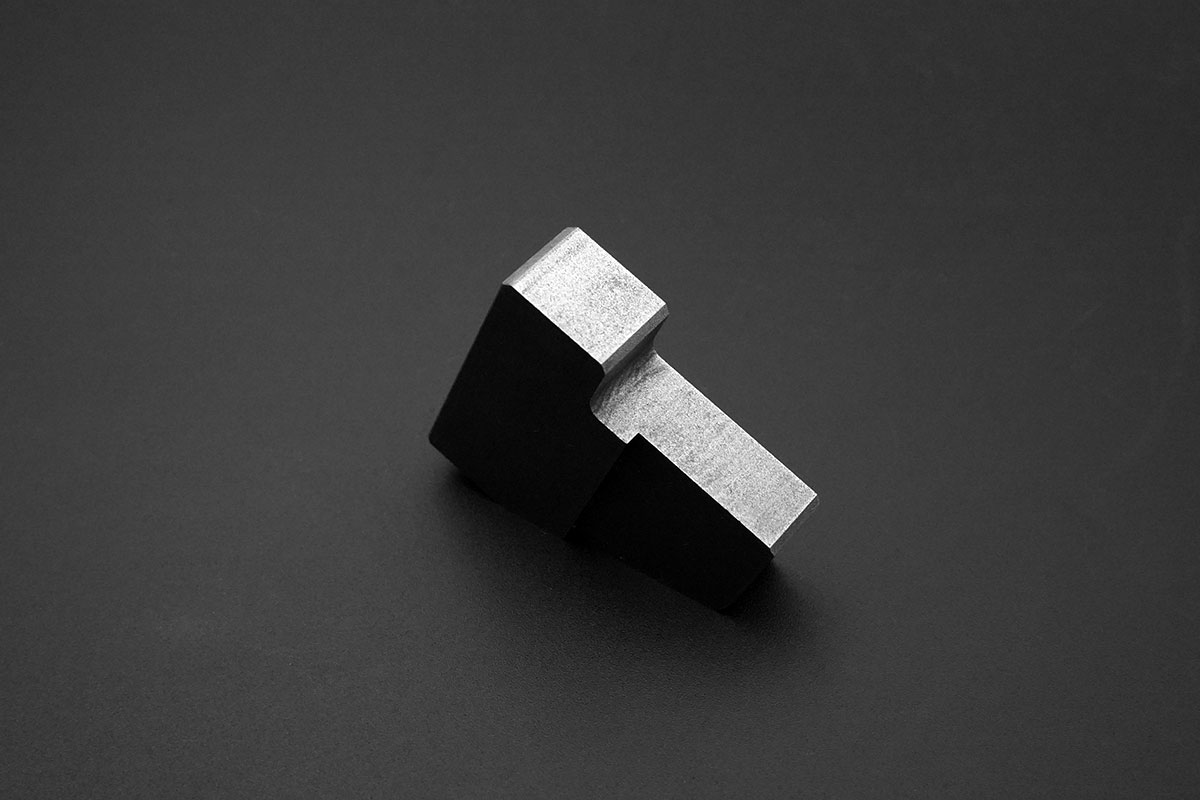

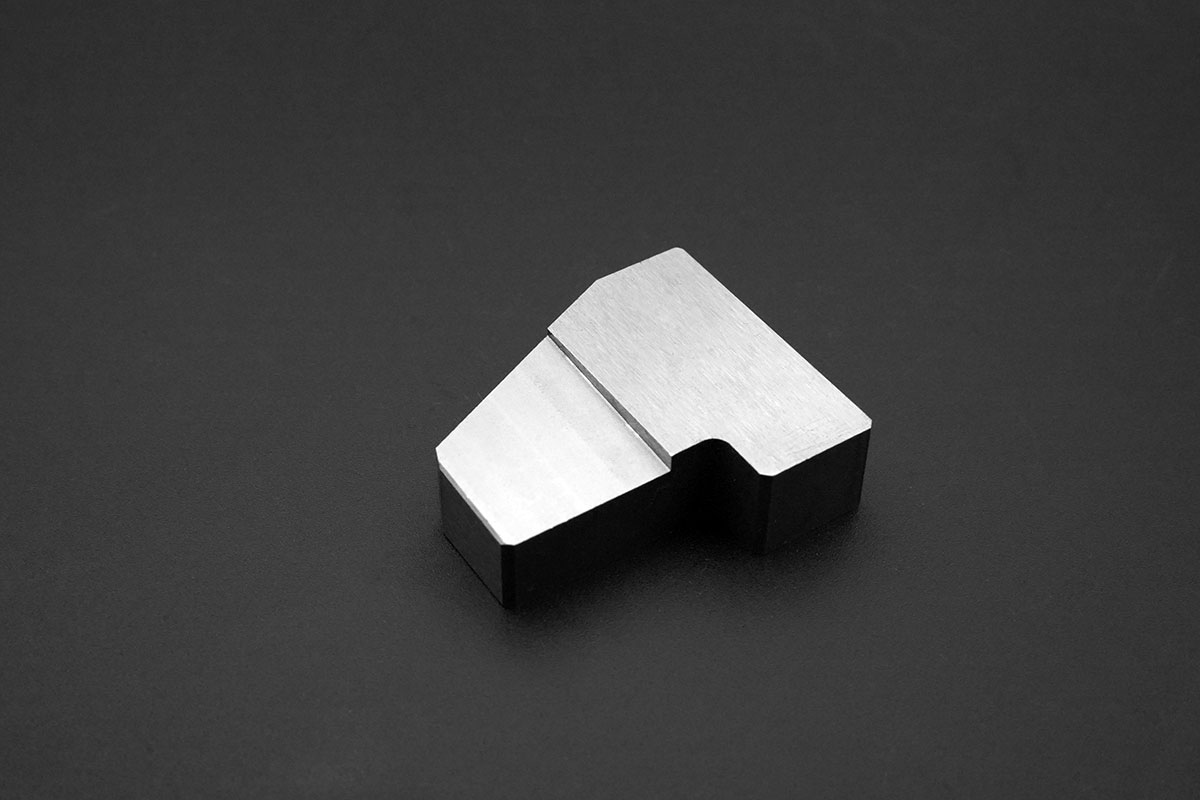

Wir haben eine Charge vonPräzisionswerkzeugstahl Locator Blöckefür einen automatisierten Montagelinienintegrator. Diese Blöcke habenMehrstufenprofile, Winkelfasernundwahre 90° Ortungsflächen . VerwendunglangsamDraht EDMStatt des herkömmlichen Fräsens haben wir Werkzeugauslenkung beseitigt und eine konsistente Submikronengenauigkeit in allen kritischen Ortungsfunktionen erreicht.

Projektübersicht

Wichtige technische Highlights

• Wahre 90° Aufstellungsfläche: Draht EDM produzierte eine perfekterechte Eckeohne Radius oder Werkzeugzeichen, die eine wiederholbare Positionierung der Teile in Montageforrichtungen gewährleisten.
• Präzisionsschritt & ChamferMulti-Pass Draht EDM erreicht ±0.003mm Schritthöhengenauigkeit und ±0,1° FasenwinkelBeseitigung sekundärer Operationen.
• Verhärtete Materialkapazität : Werkzeugstahl direkt geschnitten bei55–60 HRCohne Vorbearbeitungsweichung, Erhaltung der Materialintegrität und Verschleißbeständigkeit.
• Oberflächenintegrität : ErreichtRa ≤ 0,4 μmauf allen Positionierflächen, die Reibung reduzieren und die Positionierwiederholbarkeit langfristig verbessern.

Qualitätsprüfung

Jeder Locator Block wurde mitHexagon CMM (1,5 μm Wiederholbarkeit) für Schrittpositionen, Fasenwinkel und Senkelrichtung. Die Aufstellung der Oberflächenfläche wurde mitPräzision Granit Quadrat und optischer KomparatorAlle kritischen Dimensionen innerhalb gehalten±0.005mmüber den vollen Batch.

Industrieanwendungen

Dieser Locator Block ist ideal für:
✓ Automatisierte Montagelinie Werkzeuge
✓ CNC Werkhaltearmaturen
✓ Inspektionsmessbasen
✓ Modulare Palettensysteme

Warum mit uns zusammenarbeiten?

• BewährtDraht EDM Präzision für gehärteten Werkzeugstahl
• Wahr90° innere/äußere Ecken ohne Radius
• In-houseStresslinderung & Kryogenbehandlungfür Dimensionsstabilität
• 25+ Jahre Anlage & Erfahrung in der Herstellung von Locatoren
