Schwarze PET-Mikro-Schlitz-Inspektionskomponente | Präzisionsbearbeitet 30mm × 5mm × 1,5mm

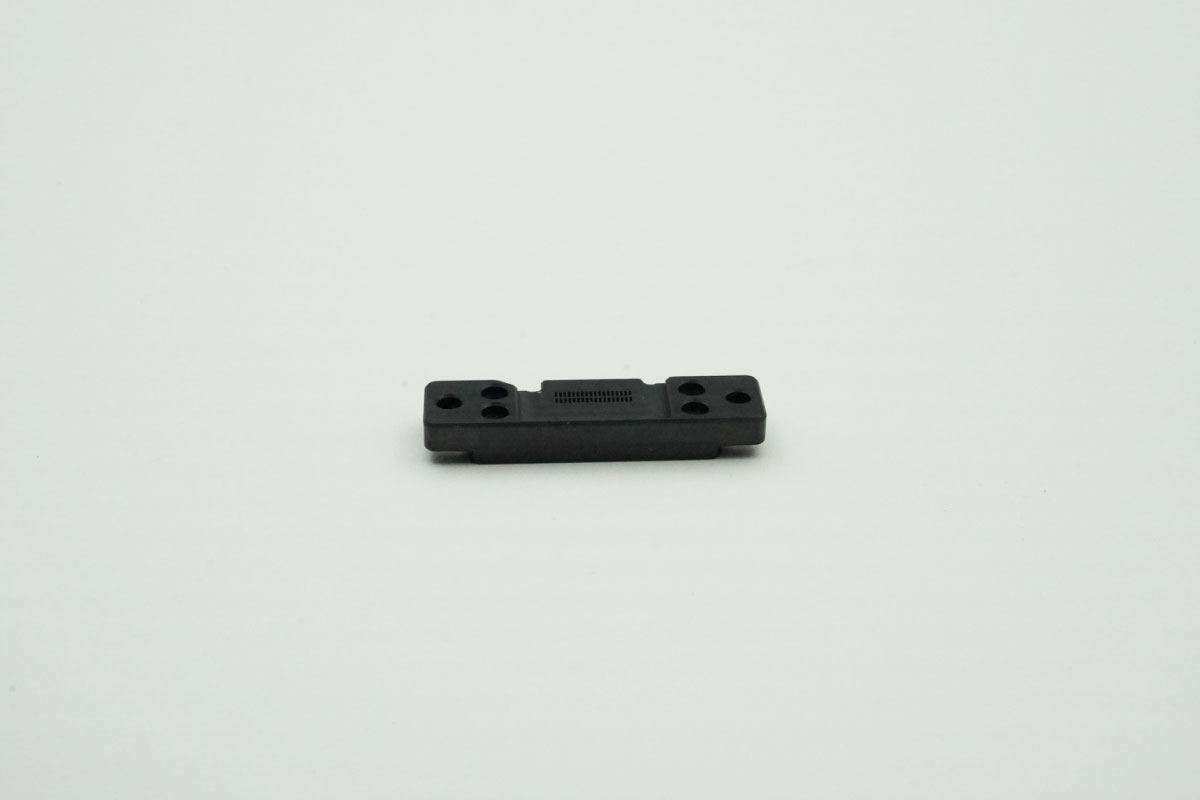

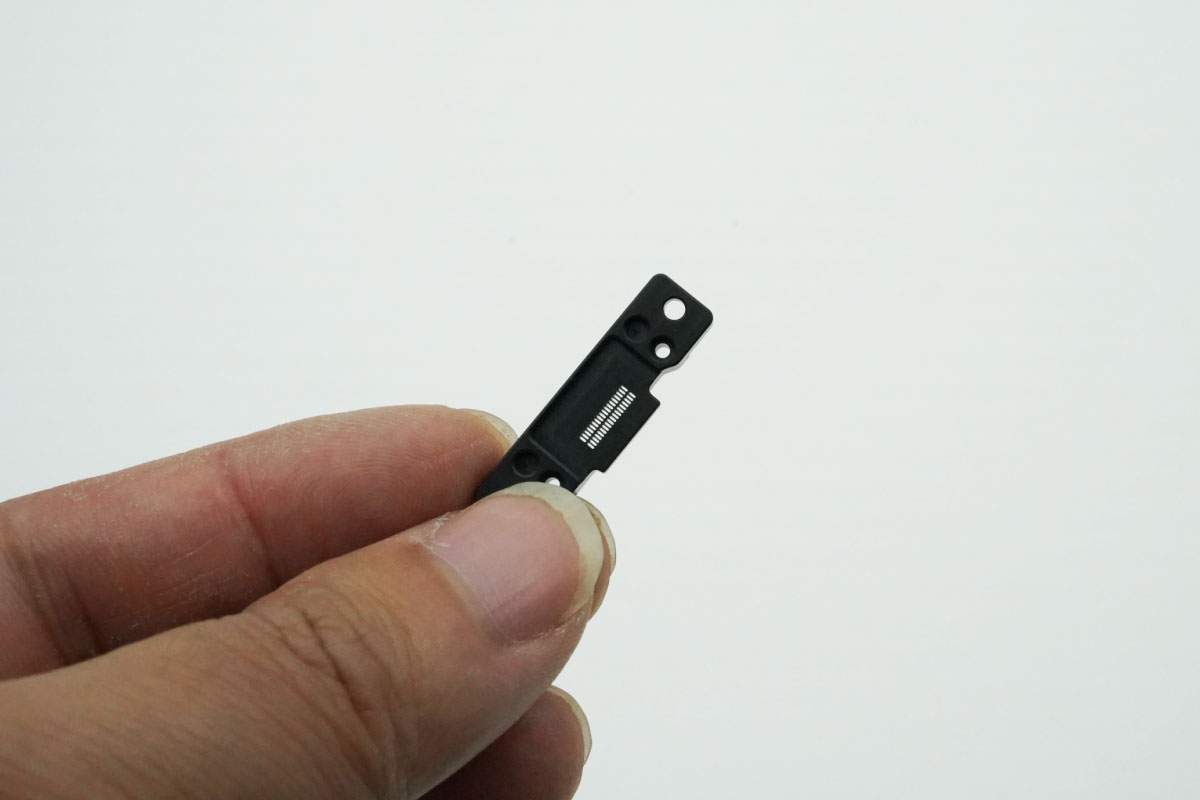

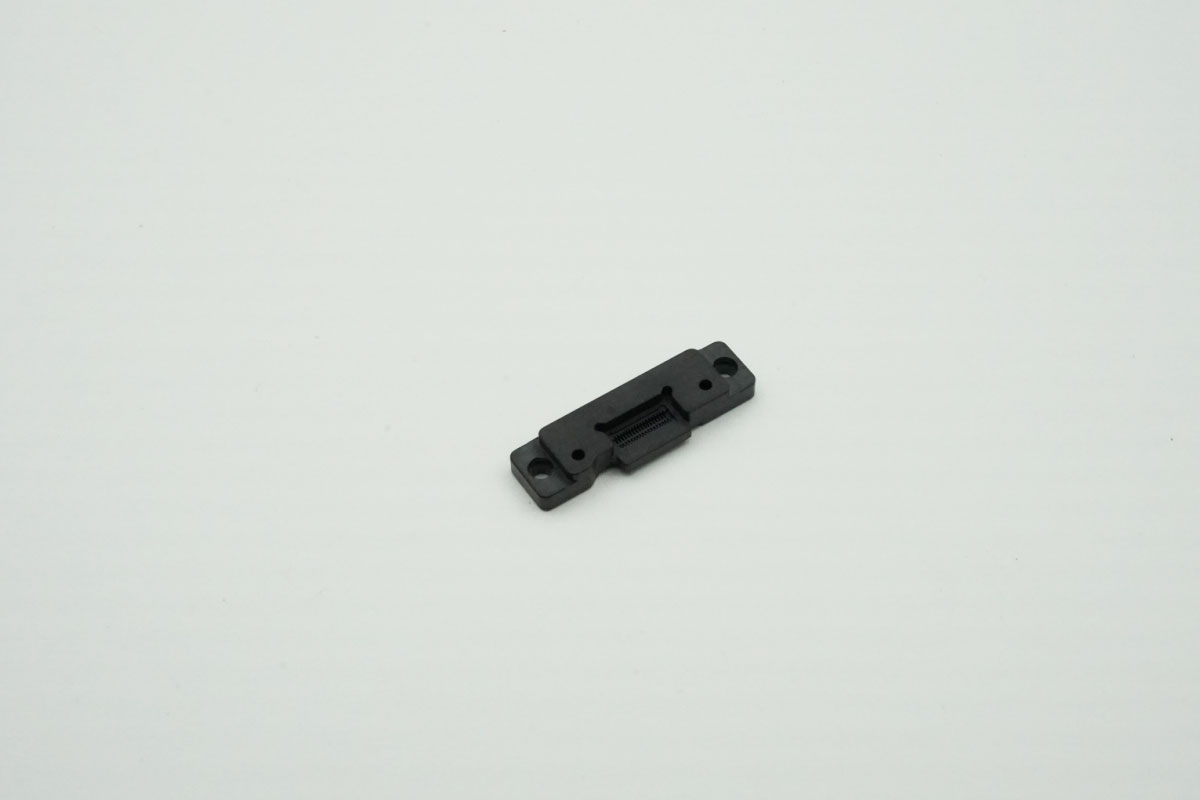

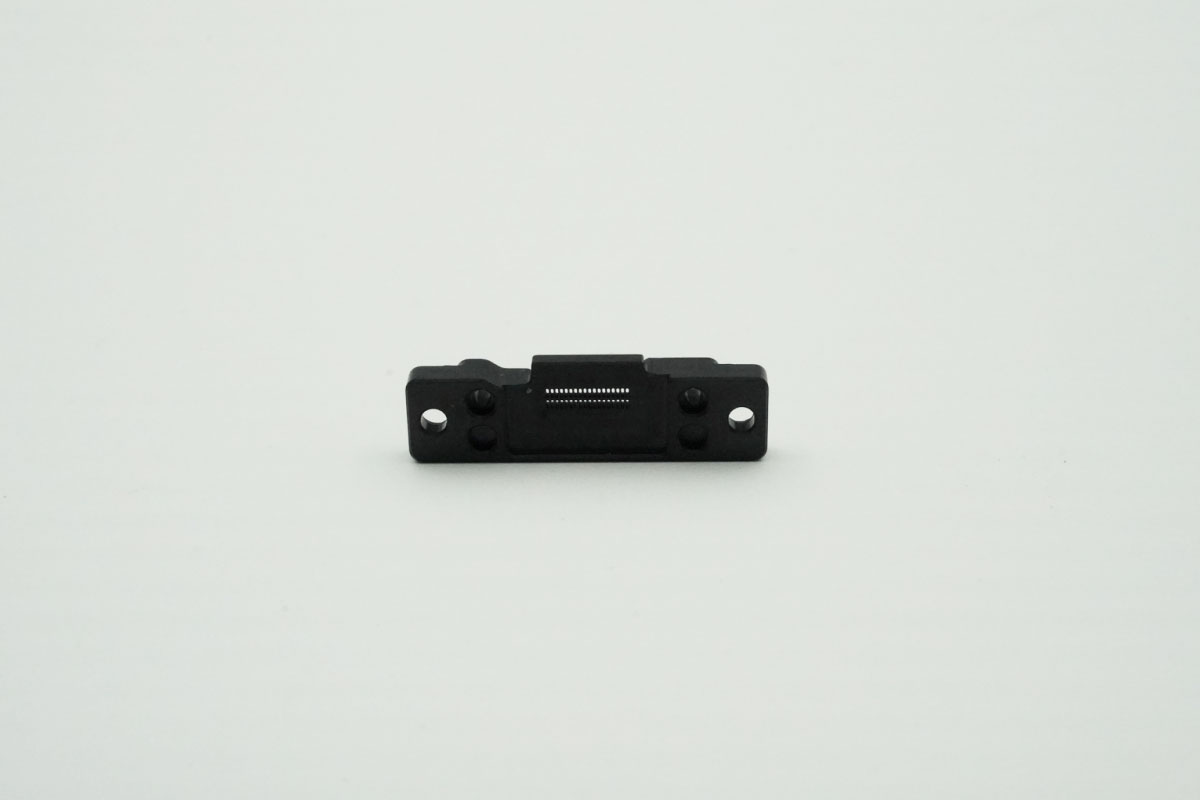

Wir haben erfolgreich einPräzisionsbearbeitete schwarze PET-Inspektionsarmaturenkomponentefür einen Hersteller von Qualitätskontrollausrüstungen. Bearbeitet ausschwarzes PET (Polyethylenterephthalat)Dieses kompakte Teil misst etwa30 mm × 5 mm × 1,5 mmund Featureszwei präzise Montagelöcher mit mehrere Miniatur-Langschlitzeüber den mittleren Abschnitt. Das Mikroschlitz-Array ermöglicht präzise optische oder Luftströmungsprüfungsfunktionen in automatisierten Testsystemen.

Projektübersicht

Wichtige technische Highlights

• Micro-Slot Array BearbeitungMehrere Miniatur-Langschlitze präzise geschnitten über den mittleren Abschnitt, jeder mit konsistenter Breite und sauberen, gratfreien Kanten für genaue Inspektionsfunktionen.
• Kompakter PräzisionsformfaktorUltradünne 1,5 mm Dicke mit enger Ebenheitskontrolle sorgt für eine richtige Integration in platzbegrenzte Inspektionsgeräte.
• Präzision Montage Loch AusrichtungZwei genau positionierte Montagelöcher mit ±0,02 mm Toleranz garantieren eine sichere und wiederholbare Installation in Testarmaturen.
• Schwarz PET Material AuswahlSchwarzes PET bietet eine ausgezeichnete Dimensionsstabilität, eine geringe Feuchtigkeitsabsorption und eine matte Oberfläche, die Blendung in optischen Inspektionsanwendungen reduziert.
• Schlitzfräsen mit hohem AspektverhältnisSpezialisiertes Mikrowerkzeug ermöglicht saubere, parallele Schlitzwände in dünnem Material ohne Verformung oder Materialspannung.
• Single-Setup BearbeitungAlle Funktionen – Montagelöcher, Mikroschlitze und Teilekontur – werden in einem Vorgang bearbeitet und sorgen für perfekte geometrische Beziehungen.

Materialeigenschaften

Qualitätsprüfung

100% Inspektion unter VerwendungSehmesssystem mit hoher Auflösung und digitales MikroskopAlle Mikroschlitz-Abmessungen für Breite, Länge und Position überprüft. Montage Loch Positionen gemessen mit ±0,001mm Auflösung. Ebenheit am optischen Komparator überprüft. Dicke an mehreren Stellen überprüft. Materialzertifizierung auf Anfrage verfügbar.

Industrieanwendungen

✓ Automatisierte optische Inspektionssysteme (AOI)
✓ Visionsgeführte Ausrichtungsarmaturen
✓ Luftströmungs- und Messgeräte
✓ Präzisionsprüf- und Messgeräte
✓ Halbleiterinspektionswerkzeuge
✓ Laboranalyseinstrumente
✓ Qualitätskontrollen
✓ Prototypenvalidierungssysteme

Warum mit uns zusammenarbeiten?

• Kompetenz in der Mikrofunktionsbearbeitung für Inspektionskomponenten
• Hochpräzises Schlitzfräsen bis zu 0,2 mm Breite
• Enge Toleranzkontrolle bei ultradünnen Teilen
• Schwarze PET-Materialkompetenz für optische Anwendungen
• Burrfreie Bearbeitung von Miniaturfunktionen
• Volldimensionale Berichterstattung verfügbar
• Schnelle Umsetzung von Prototypen und Produktion
